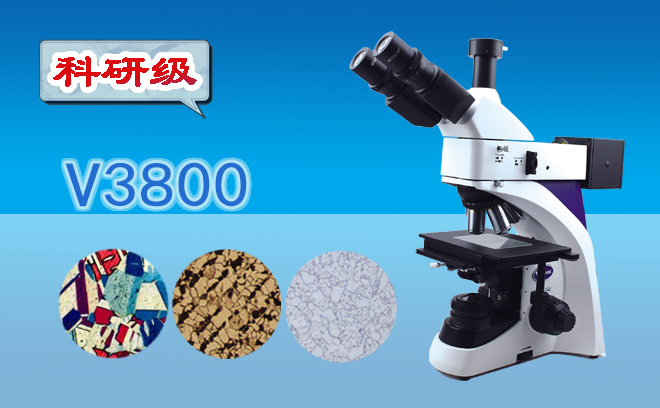

隨著半導體工藝節點向3nm以下推進，材料缺陷對器件性能的影響呈指數級放大。金相顯微鏡憑借其獨特的成像原理與分析功能，已成為半導體質量檢測中不可或缺的“晶體偵探”。本文將深度解析金相顯微鏡在半導體材料缺陷分析中的技術優勢，結合工業應用場景揭示其價值所在。

一、技術優勢矩陣：金相顯微鏡的“多維透視”能力

二、五大核心應用場景：從晶圓到封裝的全程護航

1. 晶體結構健康診斷

挑戰：單晶硅中的位錯密度直接影響器件漏電流。

金相方案：采用偏光成像模式，位錯線在消光條件下呈現清晰“蜈蚣狀”紋路。

價值：某晶圓廠通過金相檢測將位錯密度控制在<1×103 cm?2，良品率提升12%。

2. 薄膜沉積工藝監控

痛點：銅互連工藝中擴散阻擋層的完整性難以實時檢測。

創新應用：利用暗場成像+圖像增強算法，檢測TaN層針孔缺陷尺寸至0.1μm。

成果：工藝調整使針孔缺陷率從3.2%降至0.5%，顯著延長器件壽命。

3. 三維封裝界面分析

需求：TSV（硅通孔）與芯片層間的粘結質量直接影響散熱性能。

金相突破：通過樹脂固化+精密拋光，實現微米級界面空隙定量測量。

數據支撐：測得界面空隙率<0.5%，為熱設計提供關鍵參數。

4. 失效分析（FA）利器

場景：某功率器件突發失效，懷疑鍵合線缺陷。

金相診斷：采用DIC模式觀測到鋁墊與鍵合線界面存在柯肯達爾空洞。

改進方向：優化退火工藝，使空洞尺寸減少80%。

5. 晶圓級可靠性篩選（WLS）

趨勢：在汽車半導體領域，需****檢測晶圓邊緣崩邊缺陷。

金相解決方案：開發邊緣掃描算法，實現崩邊尺寸<10μm的自動檢測。

產業影響：使車規級MCU的可靠性認證周期縮短40%。

三、技術融合：金相顯微鏡的“智能進化”

AI賦能：訓練深度學習模型自動識別缺陷類型（如氧化層裂紋、金屬析出物）；

大數據聯動：與工藝參數數據庫關聯，建立缺陷根源追溯系統；

跨尺度分析：與電子顯微鏡（SEM）聯用，實現從毫米級晶圓到納米級缺陷的無縫銜接。

四、未來趨勢：從“觀察”到“預測”的范式升級

隨著超分辨技術的引入，金相顯微鏡正在突破光學衍射極限。結合數字孿生技術，未來有望實現：

虛擬金相：通過工藝仿真預測缺陷分布；

在線閉環控制：將檢測數據實時反饋至生產系統，動態調整工藝參數。

從晶體生長的“指紋”到封裝界面的“縫隙”，金相顯微鏡以光學之眸解碼半導體材料的微觀世界。其非破壞性、高效率、多模態的技術特性，W美契合半導體產業對質量控制的J致追求。隨著智能化技術的深度融合，金相顯微鏡正從“缺陷偵探”進化為“工藝導航員”，為半導體制造提供從研發到量產的全周期護航。
